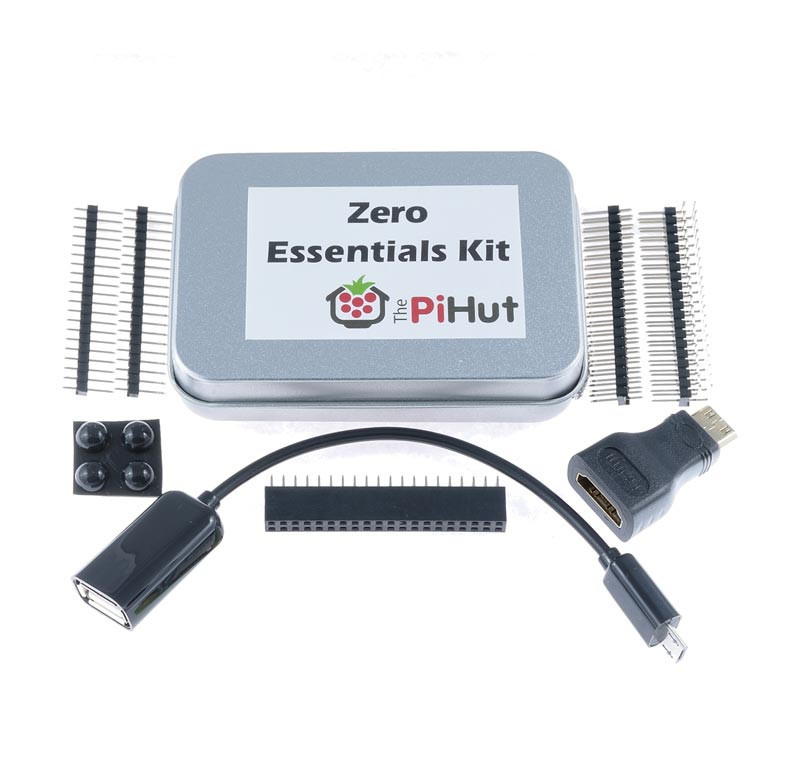

The raspberry pi essentials kit bevat een HDMI naar micro HDMI adapter en alle nuttige headers.

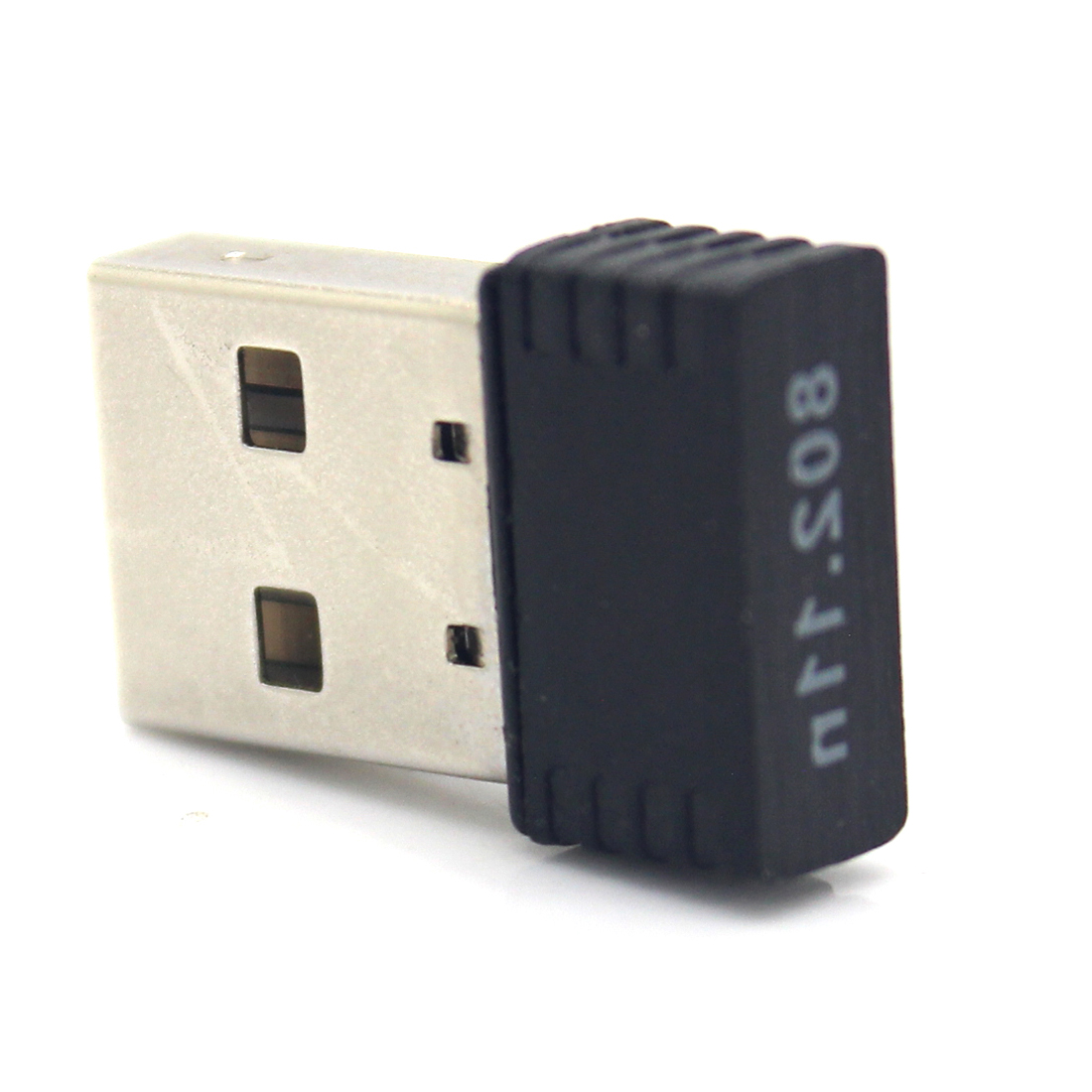

WiFi dongle.

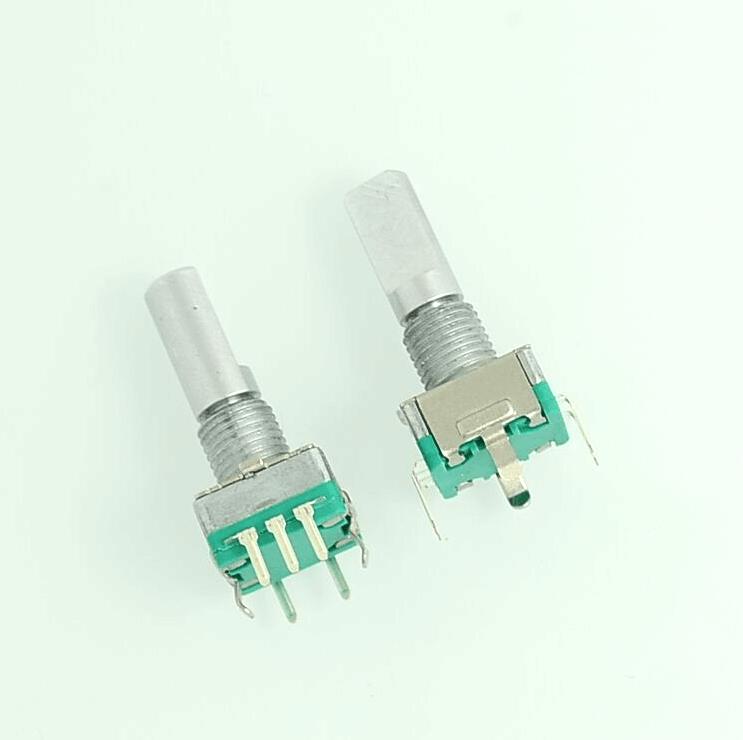

Rotary encoder met rotatie en drukknop functie.

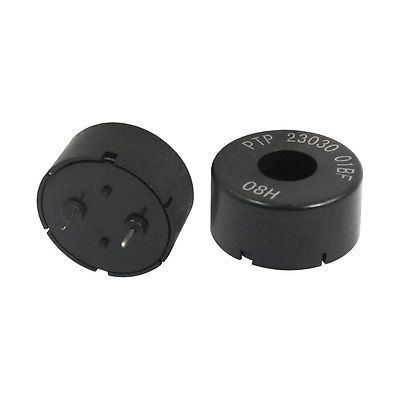

Buzzer als back-up alarm.

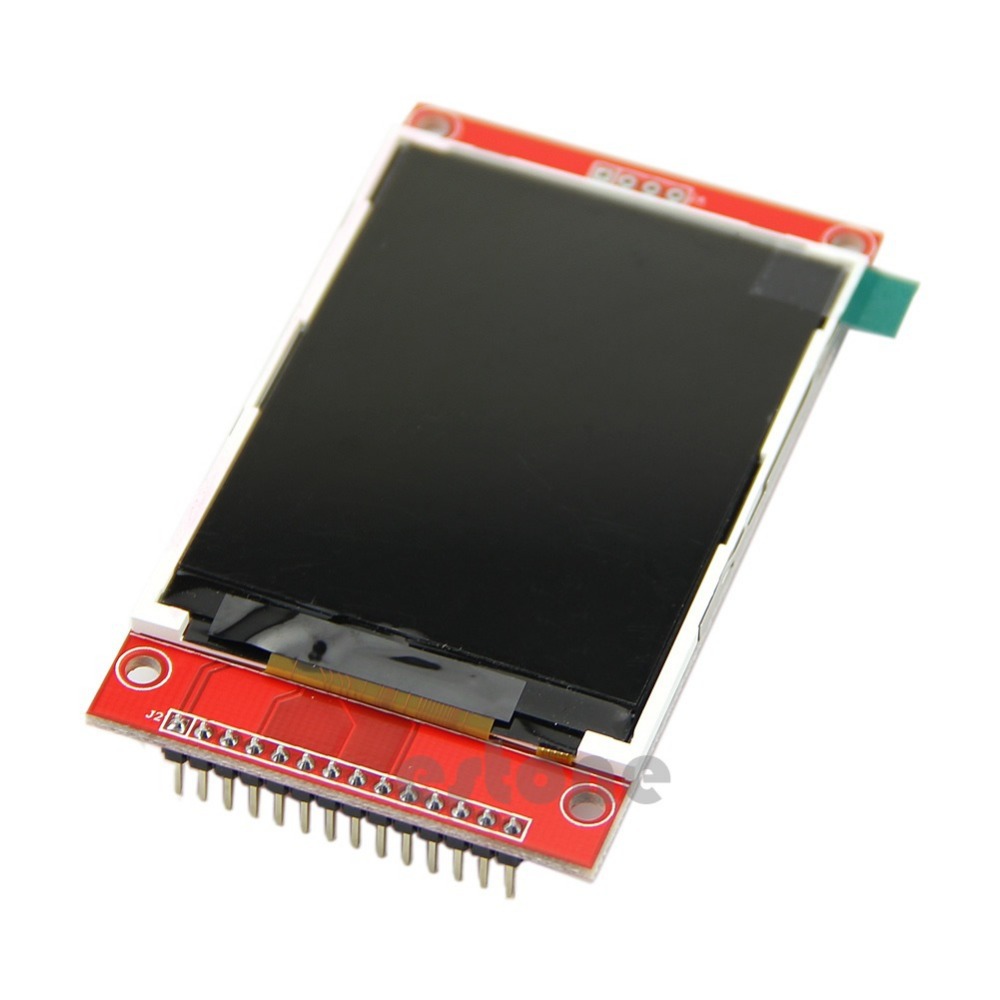

2.4” 240x320 spi tft LCD (3.3 V)

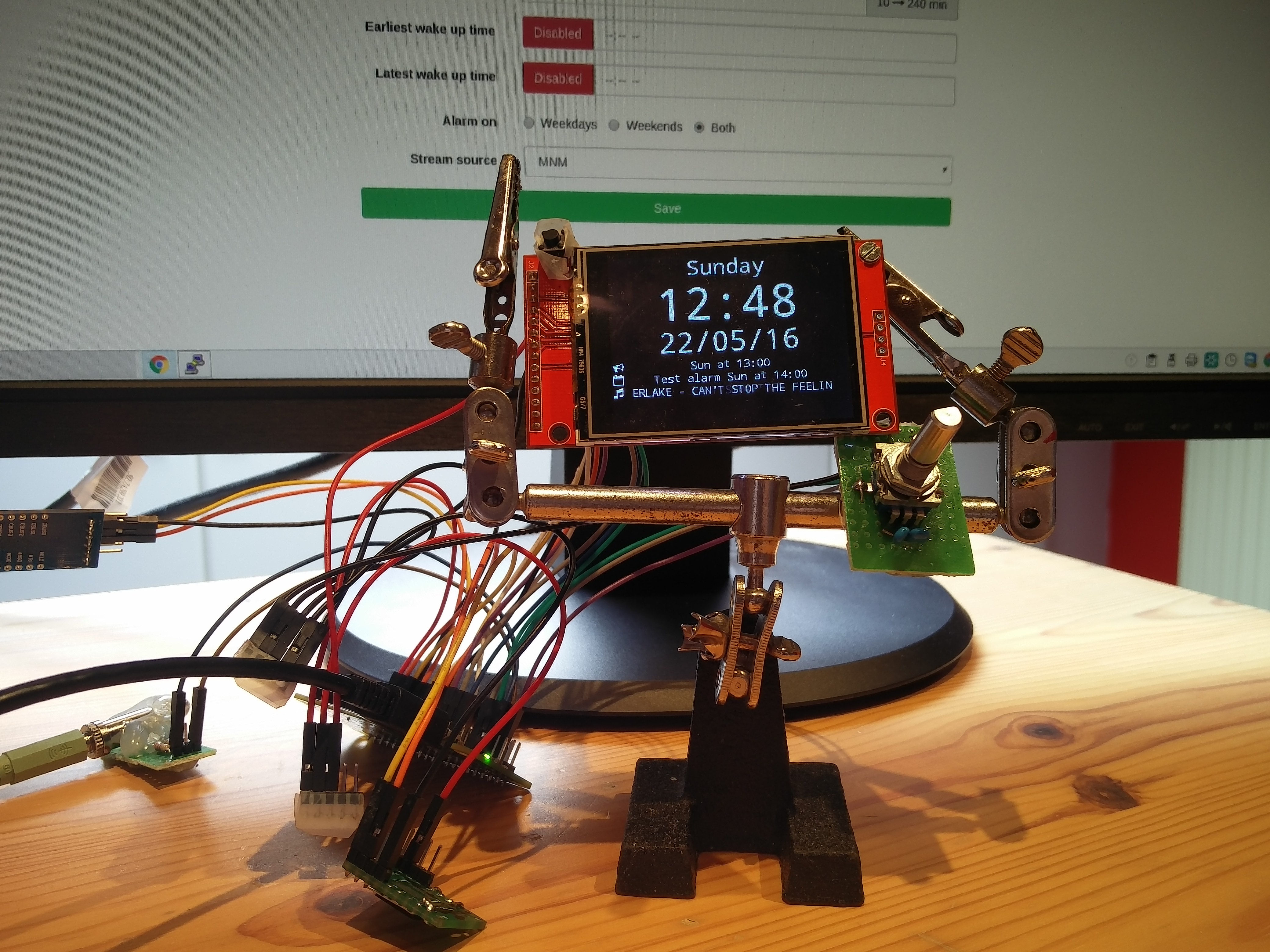

De klok toont de dag, tijd, datum en de eerstvolgende afspraak. Indien de muziek aan het spelen is, wordt indien mogelijk de titel van het lied op de display getoond. Op de achtergrond is een deel van de web interface te zien.

De lay-out van de PCB, gemaakt in Altium. Het roze gedeelte is de print voor het project. De resterende ruimte op de PCB werd opgevuld met pads voor WS2812 leds.

Sheet 1 van het Altium schema.

Sheet 2 van het Altium schema.

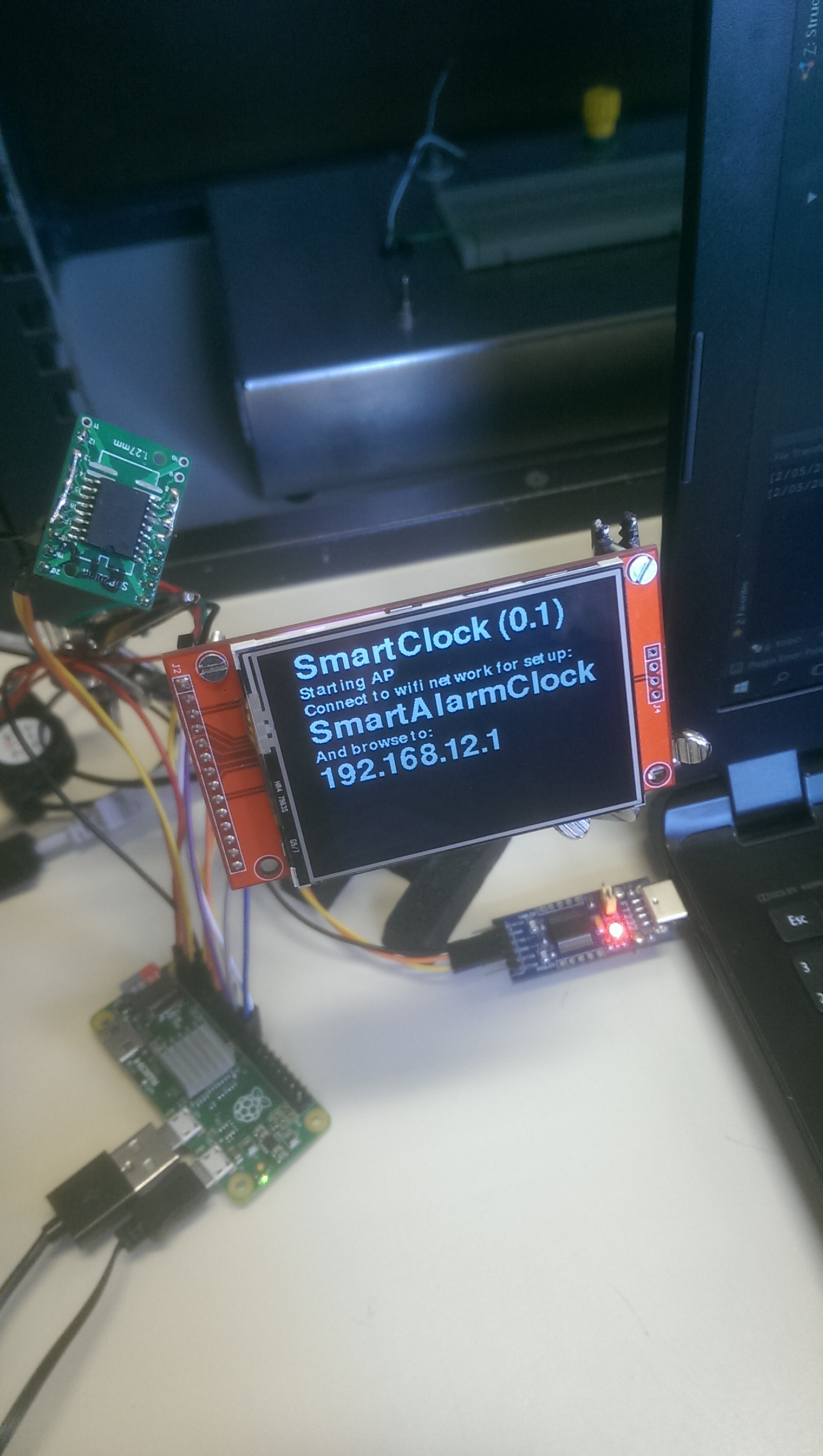

Werkende klok tijdens ontwikkeling.

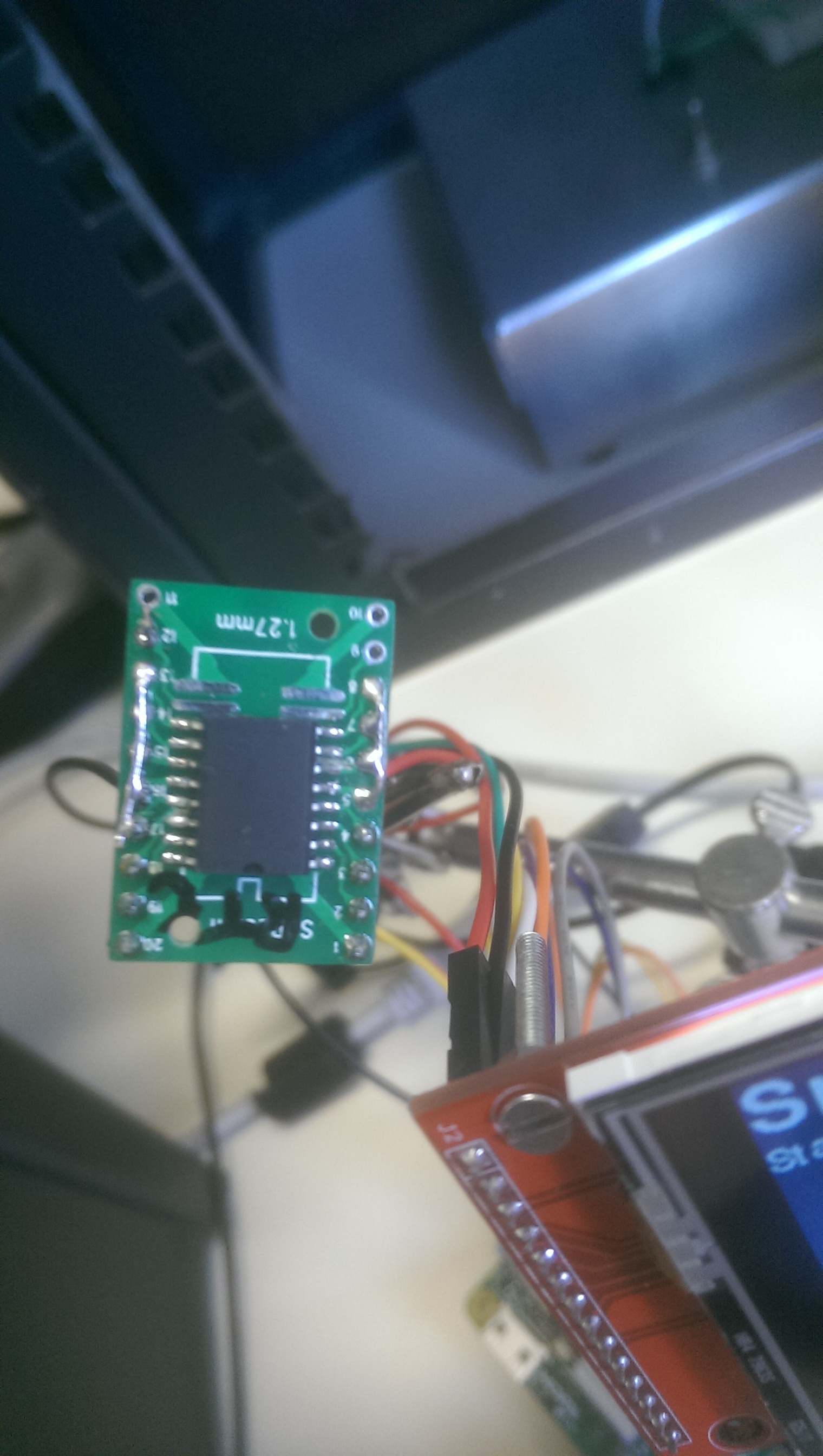

Gebruikte RTC. Zeer nauwkeurig door ingebouwd kristal.
